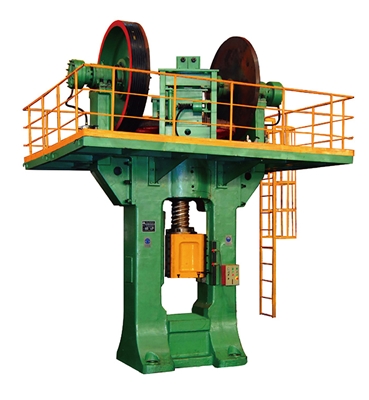

雙盤摩擦壓力機器屬于螺旋壓力機的一種傳統(tǒng)的結構形式，其主要特征是飛輪由摩擦機構傳動。機器的傳動鏈由一級皮帶傳動、正交圓盤摩擦傳動和螺旋滑塊機構組成。據沈陽機床介紹數控機床其工作原理為：電機通過三角帶帶動傳動軸朝一個方向旋轉（從機器左側看為順時針旋轉），安裝在傳動軸上的左右兩個摩擦盤隨傳動軸一起旋轉。當按動滑塊下行按鈕，換向閥換向，操縱缸活塞向下移動，經杠桿系統(tǒng)使主軸沿軸向右移，左摩擦盤壓緊飛輪，依靠摩擦，驅動飛輪旋轉（從機器上方俯視為順時針方向旋轉）通過螺旋機構將飛輪的圓周運動轉變?yōu)榛瑝K的直線運動。滑塊通過模具接觸工件后，飛輪及滑塊在運動中積蓄的能量全部釋放，飛輪的慣性力矩通過螺旋機構轉變?yōu)榛瑝K對工件的鍛擊力，一次鍛擊結束后，按滑塊上升按鈕，換向閥換向，操縱缸活塞向上移動，經杠桿系統(tǒng)，右摩擦盤壓緊飛輪，飛輪反向旋轉，滑塊回程，滑塊上升到預定位置時，換向閥換向，復位彈簧使摩擦盤恢復中位，同時制動動作使滑塊停止在設定的位置。此時本機的一次工作循環(huán)即完成。
